西安西普軟啟動STR系列L,C,B,A型軟起動器簡單介紹
西安西普電力電子有限公司創建于1991，地處歷史悠久的文化古城西安，是一家專門從事電力電子產品的研發、生產、銷售以及相關領域的工程配套、系統設計、技術咨詢、技術服務的中外合資企業。西普公司成立至今，始終以市場為導向，不斷開發出市場需求的高新技術產品。冠贏自動化常年代理銷售西安西普軟啟動全系列產品，原廠質保,型號齊全，全國多倉發貨,廠家支持,大量現貨,為您提供完善的售前售后服務！電話：0352-2023002（總機）西安西普軟啟動STR系列L,C,B,A型軟起動器簡單介紹。
STR系列L型軟起動器
為了適應日益激烈的市場競爭，西安西普電力電子有限公司經過潛心研制，推出STRL新型數字式電動機軟起動器。這種新產品的推出，進一步拓寬了西安西普軟起動器市場范圍及需求層面，其主要特點：
1。技術更新
STRL數字式電動機軟起動器采用16位單片機技術及先進的軟件技術。在工藝上采用了SMT貼片焊接技術，對關鍵元器件經過精心設計、選擇、試驗，實行了標準、規范及專用化，從而確保了產品的高可靠性。
2。體積更小
獨特的模塊化設計，使其結構更緊湊、合理。其體積僅為同功率STRB型產品的二分之一左右。
3。價格更低
STRL型軟起動器產品價格低于同類STRB型產品，再國內同類產品中競爭優勢。
鑒于STRL性產品有高性能、體積小、價格優等諸多優點，所以有效地擴大了市場需求范圍，特別縮小了與傳統的自耦降壓起動產品價格差，從而，可爭取更多的過去由于價格而一直采用傳統起動器的用戶轉而使用軟起動器。
STRL軟起動器使用注意事項：
STRL軟起動器在使用時配接旁路接觸器；
STRL軟起動器運行后無保護功能，另加電機保護電路；
STRL軟起動器不具備軟停車功能。
STR系列A型軟起動器
概述及控制功能
STR系列Ａ型電動機軟起動器（見下圖白框內）的特點是將軟起動單元及旁路接觸器同時裝在一個壁掛式的機殼內，當被控電動機起動完成后，自動將電機通過旁路接觸器投入電網運行，其主電路有R.S.T.（接三相交流電源）和U.V.W（接三相交流電機）六個接線端，接線后即可使用。特別對配電室空間小或機旁操作，掛在墻上通過操作鍵盤就可以控制電機的起動、停止。STRA系列軟起動器還預留有外部起動、停止、故障復位等接口，可方便地實現遠程監控。其接線原理圖詳見下圖。STR系列Ａ型軟起動器內置電子熱過載保護器,使用時不需另加電機保護元件。西安西普軟啟動STR系列L,C,B,A型軟起動器簡單介紹
原理圖
結構尺結構尺
規格型號 | 適配電機功率（KW) | 外形尺寸(mm) | 重量 （Kg) | ||
寬 | 高 | 厚 | |||
STR008A-3-STR030A-3 | 7.5KW-30KW | 205 | 295 | 235 | 10 |
STR037A-3-STR045A-3 | 37KW-45KW | 230 | 380 | 250 | 14 |
STR055A-3-STR075A-3 | 55KW-75KW | 260 | 380 | 266 | 18 |
STR090A-3-STR187A-3 | 90KE-187KW | 265 | 500 | 248 | 22 |
STR200A-3-STR280A-3 | 200KW-280KW | 300 | 564 | 248 | 36 |
STR系列B型軟起動器
概述及控制功能
STR系列B型電動機軟起動器（見下圖白框內）是具有多種保護功能的軟起動單元，結構為壁掛式，其主電路有九個接線端子，除R.S.T.（電源進線）U.V.W.（接三相電機）外，還有U1.V1.W1.三個外接旁路接觸器的專用端子，同時還預留有外部起動、停止、故障復位、起動完成等接口，因此非常適用于開關柜廠或集成配套商選用。STR系列B型軟起動器外接旁路接觸器后仍對電機有保護功能，所以不需另加電機保護元件。其基本接線原理圖詳見下圖，也可按STRG原理圖進行成套。
作用
◆ 降低電動機的起動電流，減少配電容量，避免增容投資；
◆ 減少起動應力，延長電動機及相關設備的使用壽命；
◆ 平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應；
◆ 多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，工藝；
◆ 完善可靠的保護功能，更有效的保護電動機及相關設備的安全；
◆ 可用于頻繁起、停的場合 。
特點
◆ 起動方式：根據負載特點選擇不同的起動模式及參數設置，可使電動機實現起動效果；
◆ 高技術性能：由于采用了高性能微處理器及強大的軟件支持功能使控制電路得以簡化。無需對電路參數進行調整。即可獲得一致、準確及快速的執行速度；
◆ 高可靠性：STR軟起動器所有電器元件均經過嚴格的篩選，其主控板還須經過72小時高溫循環試驗，從而保證了出廠產品的高可靠性；
◆ 優化的結構：獨特緊湊的模塊化結構及上進線下出線的連接方式，非常方便用戶的集成、成套；；
◆ 多重保護功能：STR軟起動器對電動機的起動和運行有多種保護功能（如過流、過載、缺相、過熱等），所以對單臺控制時無需另加電機保護電路，可降低集成或成套成本，簡化電路。
◆ 鍵盤設置功能：便捷直觀的操作顯示鍵盤，可根據不同負載，對起停、運行、保護等參數進行設置、修改；模擬信號輸出：可提供4～20mA模擬輸出信號。實際功率設置：軟起動器的實際輸出功率可根據負載進行設定。

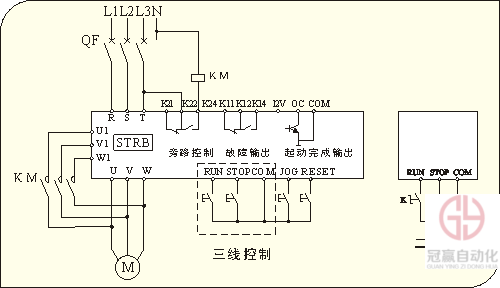

原理圖
STR系列Ｂ型軟起動器的結構尺寸（上旁路端子結構）
規格型號 | 外形尺寸(mm) | 重量 Kg | ||
寬 | 高 | 厚 | ||
STR008B-3U～STR075B-3U | 180 | 240 | 196 | 6.5 |
STR090B-3U～STR200B-3U | 260 | 400 | 195 | 20 |
STR250B-3U～STR400B-3U | 300 | 450 | 210 | 24 |
STR450B-3U～STR500B-3U | 472 | 530 | 310 | 45 |
STR系列Ｂ型軟起動器的結構尺寸（下旁路端子結構）
規格型號 | 外形尺寸(mm) | 重量 Kg | ||
寬 | 高 | 厚 | ||
STR008B-3～STR015B-3 | 175 | 270 | 225 | 7 |
STR022B-3～STR030B-3 | 7.5 | |||
STR037B-3～STR075B-3 | 205 | 300 | 235 | 11 |
STR090B-3～STR160B-3 | 300 | 490 | 250 | 35 |
STR187B-3～STR500B-3 | 472 | 530 | 310 | 45 |
STR系列C型軟起動器
概述：
STR系列Ｃ型智能交流電動機軟起動器是采用電力電子技術、微處理器技術及現代控制理論設計生產的具有當今國際先進水平的新型電機起動設備。該產品能有效地限制異步電動機起動時的起動電流，可廣泛應用于風機、水泵、輸送類及壓縮機等負載，是傳統的星／三角轉換、自耦降壓、磁控降壓等降壓起動設備的理想換代產品。
作用：
◆ 降低電動機的起動電流，減少配電容量，避免增容投資；
◆ 減少起動應力，延長電動機及相關設備的使用壽命；
◆ 平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應；
◆ 多種起動模式及寬范圍的電流、電壓設定，可適應多種負載場合，改善工藝；
◆ 完善可靠的保護功能，更有效的保護電動機及相關設備的安全；
◆ 可用于頻繁起、停的場合。
特點：
◆采用高性能微處理器，抗干擾能力強，性能穩定。
◆六種起動方式：電壓斜坡、電流限流、電壓斜坡+限流、點動、電流斜坡、電壓斜坡+突跳。適用各種負載類型，達到起 動效果。
◆三種停車方式：自由停車、軟停車、制動停車。
◆兩種運行方式：運行中允許晶閘管開通和禁止晶閘管開通，可設置選擇。
◆電源適應范圍寬：AC150V～AC500V，可在進線電壓過低或過高的工況下正常工作。
◆多種保護功能：電機過流、三相電流不平衡(不平衡度可設置)、過熱、缺相、過壓、欠壓、過載（6種過載級別，可設置）等。
◆多種檢測功能：進線電壓檢測、A、B、C三相電流檢測。
◆故障記憶功能：可記錄后三次故障以及故障發生信息，便于分析故障原因。
◆RS232（RS485）通訊接口，采用MODBUS RTU標準協議，可通過上位機進行參數設置、操作及監測。
◆可通過鍵盤對軟起動器參數進行設置，鍵盤可在通電狀態下熱插拔，并具有鍵盤參數下載、軟起動器參數上載功能。
◆大屏幕中／英文液晶顯示界面：七色背光可顯示軟起動器的不同工作狀態。
◆多種輸出功能：旁路、故障、可編程繼電器（可設置動作階段）、并具有4～20mA模擬輸出功能。
西普先進的經營管理理念，企業效益排名陜西省前頭，西普成為國內電機軟啟動器、電機驅動器的領頭羊，產品廣泛銷售到鋼鐵、冶金、石油、化學、水泥、有色金屬、造紙等重工業市場，產品主要應用于風機水泵、空壓機、空調、鍋爐、慣性負載、起重機及各種產業機械等。
