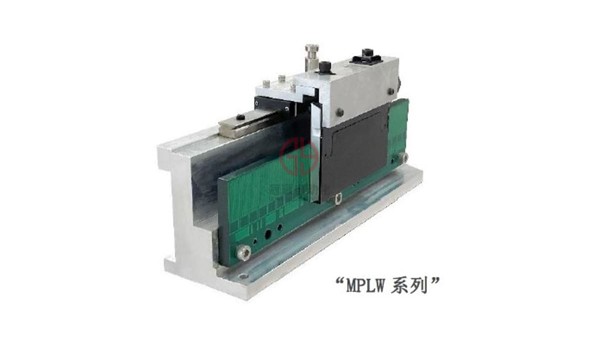

日本電產機床研發出新款直線位置檢測器“MPLW系列”

  ◆采用新設計，不再需要光柵尺接線和模擬/數字轉換器

  日本電產機床株式會社新研發出了可對機器的定位和進給量等進行數字化檢測的電磁感應式直線位置檢測器“MPLW系列”。其不僅具有與傳統的MPLZ系列相同的分辨率※1和精度，還通過新開發的信號檢測方法和基板的高度集成化，取消了光柵接線及模擬/數字轉換器(以下簡稱A/D轉換器)的使用，新增了可設置多個滑塊的多滑塊功能，并實現了低廉的產品供價。日本電產機床計劃從今年秋季開始向以機床為代表的工業機械領域市場進行推廣。

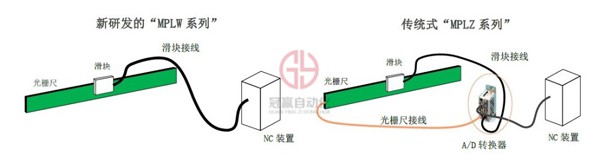

  MPLW系列是用于一般機器的、直線軸位置檢測分辨率為0.01μm、節距精度為※25μm的高精度光柵尺。傳統的MPLZ系列在目標機器上安裝了光柵尺和滑塊，從雙方連接配線，并通過NC (數控) 裝置收發電氣信號。此次，日本電產機床開發了一種新的檢測模式*3，可以在不相互干擾的情況下接收來自光柵尺的電氣信號，并且通過這種信號檢測方法取消了光柵接線。此外，將來自于光柵尺的電氣信號轉換為數字信號的A/D轉換器的功能是內置在滑塊中的，因此可以實現基板的高度集成，并且可以僅使用光柵尺和滑塊實現機器的控制裝置以及信號的收發。這些技術的研發取消了光柵尺接線和A/D轉換器，從而減少了部品數量和制造工序，并大大簡化了客戶方的安裝作業。此外，日本電產機床還新增了多滑塊功能，可以在一根光柵尺上設置多個滑塊，應對多種用途。

  MPLW系列的最大特點是電磁感應技術具有出色的耐用性，其檢測精度不受灰塵、油污和結露的影響。此外，完全非接觸結構具有長期穩定維持精度、不易受熱影響等特點，受到多個工業領域的青睞。

  本公司今后將繼續運用機床相關的技術以及日本電產集團的馬達相關技術和全球網絡，不斷推進新產品的研發，以更好地滿足廣大客戶的需求。

  ※1分辨率：將物理量作為測量值表示的最小單位。

  ※2節距精度:在1m范圍內的最大誤差量。

  ※3檢測模式:光柵尺和滑塊表面上的銅箔形狀。

（資料來源：尼得科機床株式會社）
