頻率計基本介紹,什么是頻率計

頻率計，全稱頻率計數器，是一種專門對被測信號頻率進行測量的電子測量儀器。

頻率計的工作原理

    當被測信號在特定時間段T內的周期個數為N時，則被測信號的頻率f=N/T。

　　在一個測量周期過程中，被測周期信號在輸入電路中經過放大、整形、微分操作之后形成特定周期的窄脈沖，送到主門的一個輸入端。主門的另外一個輸入端為時基電路產生電路產生的閘門脈沖。在閘門脈沖開啟主門的期間，特定周期的窄脈沖才能通過主門，從而進入計數器進行計數，計數器的顯示電路則用來顯示被測信號的頻率值，內部控制電路則用來完成各種測量功能之間的切換并實現測量設置。

頻率計的應用范圍

      在傳統的電子測量儀器中，示波器在進行頻率測量時測量精度較低，誤差較大。頻譜儀可以準確的測量頻率并顯示被測信號的頻譜，但測量速度較慢，無法實時快速的跟蹤捕捉到被測信號頻率的變化。正是由于頻率計能夠快速準確的捕捉到被測信號頻率的變化，因此，頻率計擁有非常廣泛的應用范圍。

　　在傳統的生產制造企業中，頻率計被廣泛的應用在產線的生產測試中。頻率計能夠快速的捕捉到晶體振蕩器輸出頻率的變化，用戶通過使用頻率計能夠迅速的發現有故障的晶振產品，確保產品質量。

　　在計量實驗室中，頻率計被用來對各種電子測量設備的本地振蕩器進行校準。

　　在無線通訊測試中，頻率計既可以被用來對無線通訊基站的主時鐘進行校準，還可以被用來對無線電臺的跳頻信號和頻率調制信號進行分析。

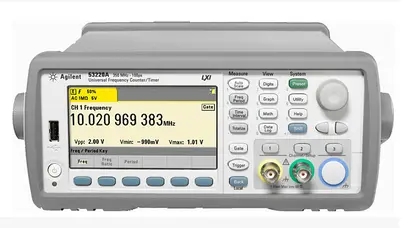

有效使用安捷倫頻率計數器的5項提示

計數器是一種即插即用的儀器，從外表來看相當簡單。您只需把信號接到輸入端，數字顯示就會告訴您頻率或其它參數。但要得到最好的結果，無論是對于測試速度還是測試質量，設置計數器的測量是很重要的。

選擇最好的計數器

首先是選擇最符合您測試需要的計數器。以下是幾種適用于不同頻率范圍測量任務的計數器:

? 通用計數器 可進行頻率和時間間隔, 以及一些相關參數測量。

? 射頻頻率計數器 進行達3GHz或更高的精確頻率測量。

? 微波頻率計數器 進行達40GHz或更高的精確頻率測量。

? 時間間隔分析儀 最適合進行精確的時間間隔測量。

? 調制域分析儀  專用于顯示調制量，如頻率-時間，相位-時間和時間間隔-時間。

    認為顯示位數越多的測量結果越精確的想法也許并不正確。通常犯的一個錯誤就是把分辨率和精度看等同起來。它們的確相互聯系，但卻是不同的概念。

    計數器的分辨率是指計數器能夠在相近頻率中檢測的最小變化量。在所有其它情況均相同時（如測量時間和產品成本），位數是越多越好 ── 但您看到的顯示位數必須得到精度的支持。當其它誤差使計數器的分辨能力偏離真實頻率時，其位數并無實際意義。也就是說計數器提供的可能是對不正確頻率的非常精確讀數。

    精度由隨機誤差和系統誤差確定。隨機誤差是分辨率不確定度的來源，它包括:

? 量化誤差 計數器測量時，最后一位有效數字存在±1的不確定性。產生原因是內部時鐘頻率和輸入信號間的非相干性。

? 觸發誤差 輸入信號的噪聲或來自計數器輸入通道的噪聲都可能引起噪聲毛刺觸發。

? 時基誤差 時基振蕩器頻率和其標稱頻率的不同都會直接導致測量誤差。
