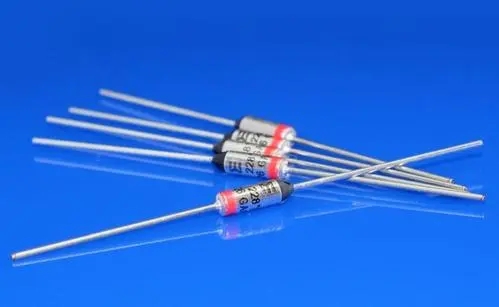

溫度保險絲基本介紹,什么是溫度保險絲

溫度保險絲也叫做溫度熔斷器是溫度感應回路切斷裝置,溫度保險絲能感應電器電子產品非正常運作中產生的過熱，從而切斷回路以避免火災的發生。常用于消費類電子如電飯鍋、電磁爐、變奪器等等 溫度保險絲運作后無法再次使用，只在熔斷溫度下動作一次。

通用溫度保險絲種類

　　第一種：有機物型溫度保險絲

　　由可動觸點(sliding cONtact)、 彈簧(spring)、可熔體(electrically nonconductive thermalpellet)構成。在溫度保險絲啟動之前電流從左側引線流向可動觸點(sliding contact)，通過金屬外殼向右側引線流動。在外部溫度達到預定溫度時有機物可熔體熔化，壓縮彈簧會變松 。即彈簧膨脹，可動觸點(slidingcontact)與左側引線分離。回路被打開，可動觸點(sliding contact)與左側引線間電流被切斷。

　　第二種：瓷管型溫度保險絲

　　由軸對稱的引線(leed )、在規定溫度下可熔化的易熔合金(fusible alloy)及為防止其熔化氧化的特殊混合物(special compound)和絕緣瓷管(ceramic insulator)構成。周圍溫度上升時特定的樹脂混合物開始液化， 當達到熔點時在樹脂混合物的幫助下（增大已熔化合金的表面張力），已熔化合金在表面張力的作用下迅速以兩端引線為中心收縮成球狀，從而永久切斷回路。

　　第三種：方殼型溫度保險絲

　　溫度保險絲兩引腳間連接著一段易熔合金絲，特殊樹脂包覆著易熔合金絲，電流可以從一根引腳流通向另一根引腳，當溫度保險絲周圍溫度上升到它的動作溫度時，其易熔合金熔化并在表面張力作用下及特殊樹脂幫助作用下，收縮成球狀附在兩引腳末端。這樣，電路被永久切斷。

溫度保險絲工作原理

　　一、 工作原理

　　裝備溫度異常升高，溫度保險絲(暖熔斷體)感觸感染環境溫度，當溫度到達易熔合金的融點時，易熔合金融化，在特別樹脂的作用下，已融化的合金敏捷收縮成球，從而堵截電流。

　　二、動作溫度測試方式

　　1 裝備EQUIPMENT：

　　1) 溫度計THERMOMETER

　　2) 硅油池SILICON OIL BATH

　　3) 攪拌器STIRRER

　　4) 試樣SAMPLE

　　5) 夾具FIXTURE

　　6) 發光二極管LED

　　7) 限流電阻RESISTOR

　　8) 加暖器HEATER

　　2 測試方式：

　　將試樣兩引腳分離銜接在測試裝備的夾具上，通上10毫安左右的檢測電流（最大不超過100毫安），用一發光二極管唆使檢測電流的通斷。將硅油池溫度先穩固在TF-10℃（硅油池應帶有攪拌器以保證溫度平均，加暖升溫速率可節制），然后將試樣放入硅油池內，溫度計探頭應絕靠近試樣，節制硅油池溫度以每分鐘0.5-1℃的速率升溫，當發光二極管熄滅時，記下溫度計讀數，既試樣的動作溫度。
