電源變壓器基本介紹,什么是電源變壓器

電源變壓器作為一種主要的軟磁電磁元件，在電源技術中和電力電子技術中得到廣泛的應用，電源變壓器的功能是功率傳送、電壓變換和絕緣隔離。

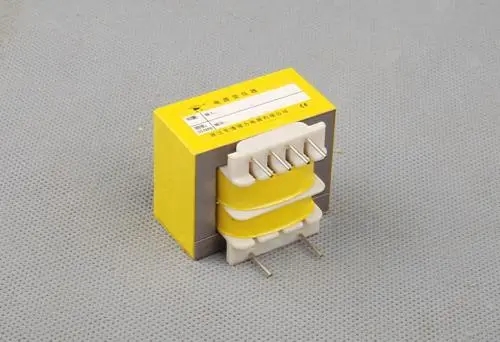

電源變壓器簡介

   根據傳送功率的大小，電源變壓器可以分為幾檔：10kVA以上為大功率，10kVA～0.5kVA為中功率，0.5kVA～25VA為小功率，25VA以下為微功率。傳送功率不同，電源變壓器的設計也不一樣，應當是不言而喻的。有人根據它的主要功能是功率傳送，把英文名稱“Power Transformers”譯成“功率變壓器”，在許多文獻資料中仍然在使用。究竟是叫“電源變壓器”，還是叫“功率變壓器”好呢？有待于科技術語方面的權威機構來選擇決定。

電源變壓器分類及特點

一般常用電源變壓器的分類可歸納如下：

　　  (1)按相數分：

　　1.單相電源變壓器：用于單相負荷和三相電源變壓器組。

　　2.三相電源變壓器：用于三相系統的升、降電壓。

　　  (2)按冷卻方式分：

　　1.干式電源變壓器：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量電源變壓器。

　　2.油浸式電源變壓器：依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。

　　  (3)按用途分：

　　1.電力變壓器：用于輸配電系統的升、降電壓。

　　2.儀用變壓器：如電壓互感器、電流互感器、用于測量儀表和繼電保護裝置。

　　3.試驗變壓器：能產生高壓，對電氣設備進行高壓試驗。

    4.特種變壓器：如電爐變壓器；　　

      (4)按繞組形式分：

　　1.雙繞組變壓器：用于連接電力系統中的兩個電壓等級。

　　2.三繞組變壓器：一般用于電力系統區域變電站中，連接三個電壓等級。

　　3.自耦變電器：用于連接不同電壓的電力系統。也可做為普通的升壓或降后變壓器用。

　　  (5)按鐵芯形式分：

　　1.芯式變壓器：用于高壓的電力變壓器。

　　2.非晶合金變壓器：非晶合金鐵芯變壓器是用新型導磁材料，空載電流下降約80[%]，是目前節能效果較理想的配電變 壓器，特別適用于農村電網和發展中地區等負載率較低的地方。

　　3.殼式變壓器：用于大電流的特殊變壓器，如電爐變壓器、電焊變壓器；或用于電子儀器及電視；

電源變壓器制作材料

    要繞制一個電源變壓器我們必須對與電源變壓器有關的材料要有一定的認識，為此這里我就介紹一下這方面的知識。　

    1、鐵芯材料

　　電源變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，電源變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，

　　2、繞制電源變壓器通常用的材料

　　漆包線，紗包線，絲包線，最常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下最好用QZ型號的高強度的聚脂漆包線。

　　3、絕緣材料

　　在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的電源變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

　　4、浸漬材料

　　電源變壓器繞制好后，還要過最后一道工序，就是浸漬絕緣漆，它能增強電源變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。
