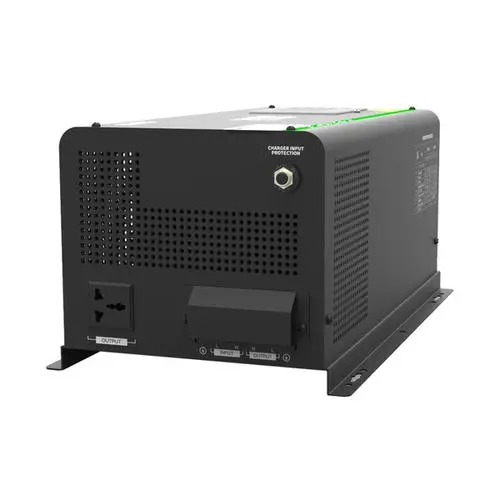

逆變電源基本介紹,什么是逆變電源

"逆變"是逆變與"整流"交流電轉換為直流電的方法就是整流；而直流電轉換為交流電的方法是逆變。整流，全波整流電路就是利用二極管單向?qū)ǖ奶匦裕?個二極管連成一個橋式整流電路，使輸入端E2是交流電流，其波形是正弦波，電流方向是交變的，而輸出端波形電流變?yōu)橥环较颍俳?jīng)過濾波電路將波形濾掉之后可得到直流電。

       利用晶閘管電路把直流電轉變成交流電,這種對應于整流的逆向過程,定義為逆變。例如:應用晶閘管的電力機車,當下坡時使直流電動機作為發電機制動運行,機車的位能轉變成電能,反送到交流電網中去。又如運轉著的直流電動機,要使它迅速制動,也可讓電動機作發電機運行,把電動機的動能轉變?yōu)殡娔?反送到電網中去。

　　把直流電逆變成交流電的電路稱為逆變電路。在特定場合下,同一套晶閘管變流電路既可作整流,又能作逆變。

　　變流器工作在逆變狀態時,如果把變流器的交流側接到交流電源上,把直流電逆變?yōu)橥l率的交流電反送到電網去,叫有源逆變。如果變流器的交流側不與電網聯接,而直接接到負載,即把直流電逆變?yōu)槟骋活l率或可調頻率的交流電供給負載,則叫無源逆變。交流變頻調速就是利用這一原理工作的。有源逆變除用于直流可逆調速系統外,還用于交流饒線轉子異步電動機的串級調速和高壓直流輸電等方面。

逆變電源中的脈寬調制技術應用

　　基本型方波逆變電源電路簡單，但輸出電壓波形的諧波含量過大，亦既THD（電流諧波畸變率）過大；移相多重疊加逆變電源輸出電壓波形的諧波含量小，亦即THD小，但電路較復雜。而PWM脈寬調制式逆變電源，既有電腦的電路，又可使輸出電壓波形，因而得到了廣泛的應用。

　　所謂PWM脈寬調制技術（Pulse Width Modulation,PWM),是用一種參考波（通常是正弦波，有時也采用梯形波或注入零序諧波的正弦波或方波等）為調制波（Modulating Wave),而以N倍于調制波頻率的三角波（有時也用鋸齒波）為載波（Carrier Wave）進行波形比較，在調制波大于載波的部分產生一組幅值相等，而寬度正比于調制波的矩形脈沖序列用來等效調制波，用開關量取代模擬量，并通過對逆變電源開關管的通/斷控制，把直流電變成交流電，這種技術就叫做脈寬控制逆變技術。由于載波三角波（或鋸齒波）的上下款度是線性變化的，故這種技術就叫做脈寬控制逆變技術。由于載波三角波（或鋸齒波）的上下寬度是線性變化的，故這種調制方式也是線性的，當調制波為正弦波時，輸出矩形脈沖序列的脈沖寬度按正弦規律變化，這種調制技術通常又稱為正弦脈寬調制（Sinusoida PWM)技術。

逆變電源的優點

　　1)數字控制(DSP)采用先進的控制方法和智能控制策略，使得逆變電源的智能化程度更高，性能更加完美；

　　2)控制靈活，系統升級方便，甚至可以在線修改控制算法，而不必改動硬件電路；

　　3)控制系統的可靠性提高，易于標準化；

　　4)系統維護方便。系統一旦出現故障，可以很方便地通過RS232接口或USB接口進行調試、故障查詢、故障診斷、軟件修復，甚至控制參數的在線修改和調試；

　　5)系統的一致性較好，成本低，生產制造方便。
