熱過載繼電器基本介紹,什么是熱過載繼電器

當它接入主電路內，流過與電動機相同電流，當電動機過載時，熱元件被加熱到動作溫度，使熱繼電器動作。熱繼電器的動作時間與過載電流的大小按反時限關系變化〔而作為電動機過載保護的熱繼電器，必須保證電動機的正常起動和運行不受影響，并能最大限度的發揮電動機的承載能力，因此熱繼電器的動作特性曲線應位于電動機的允許發熱特性曲線的下方，且又接近于它。

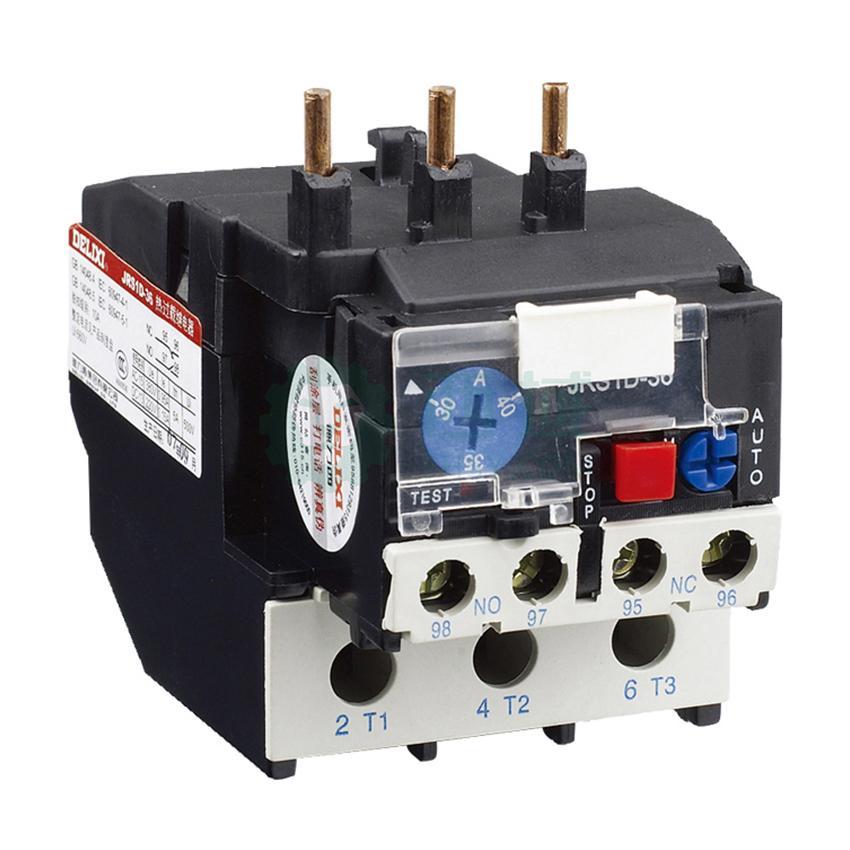

熱過載繼電器結構特征

　　有電流調節凸輪用以調節整定電流。

　　有溫度補償裝置以保證動作特性在-20C～60C的周圍介質溫度范圍內基本不變。

　　有復位調節旋鈕用以調節復位方式，有手動和自動二種復位狀態。

　　有拉伸彈簧翻轉跳躍機構以保證觸頭動作迅速可靠。

　　有差動式斷相/三相不平衡保護裝置。

　　有檢測滑塊/開關位置指示器模擬熱繼電器的脫扣并顯示動作狀態。通過這種模擬方式檢查并確保輔助電路接線正確。當滑塊上的標線位于“0”標志處顯示脫扣，位于“l”標志處顯示工作。

　　有斷開按鈕，按下斷開按鈕時，常閉觸頭打開串聯接觸器開路，斷開負載，釋放斷開按鈕后，負載通過接觸器重新工作。

熱過繼電器適用范圍

　　·QJR2系列熱過繼電器用于交充50Hz或60Hz，額定絕緣電壓為660V，額定電流為0.1-93A的電路中用于電機過載時的斷相保護，此繼電器有不同的機構及濁度補償，可插入QJX2（LC1-D）系列，AC觸頭，它是90年代最先進的繼電器。

熱過載繼電器主電路基本參數

　　額定絕緣電壓660伏

　　額定工作電流25.35.93安

　　密封調節器額定整定電流輔助電路

　　具有電氣隔離的常開和常閉

　　額定絕緣電壓550伏

　　額定頻率50-60赫茲

　　使用類別，額定工作電壓約定發熱和額定工作電流

　　熱元件額定是流調節范圍
