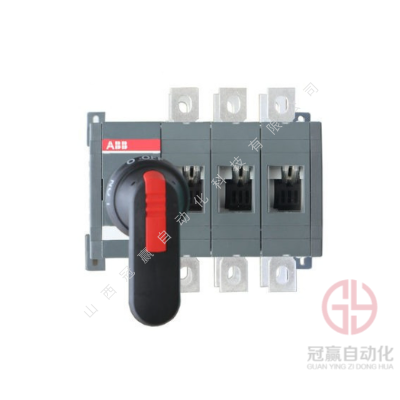

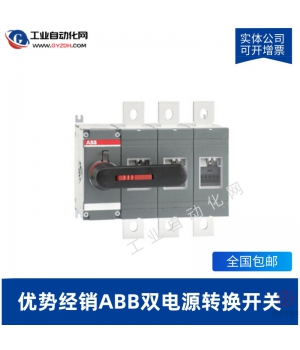

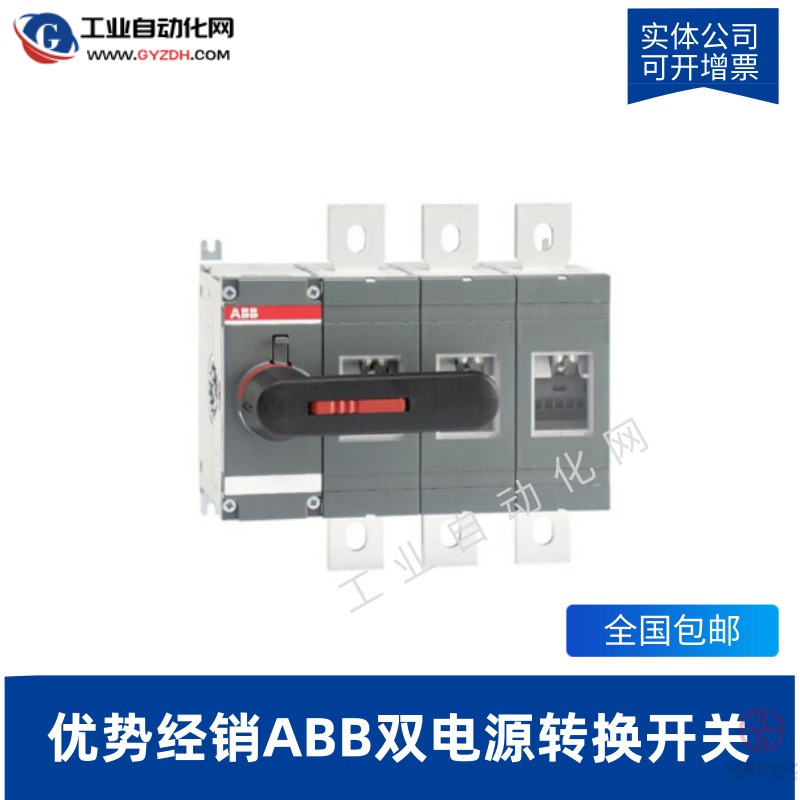

OT1600E13CP-ABB雙電源轉換開關

ABB雙電源轉換開關，ABB全系列產品有售，技術服務，型號齊全，現貨出售，全國多倉發貨，大量現貨，為您提供完善的售前售后服務！

ABB雙電源切換開關結構

切換開關新一代產品。外觀美觀、質量可靠、壽命長、操作簡單 由兩臺三極或四極的塑殼斷路器及其附件(輔助、報警觸頭)、 機械聯鎖傳動機構、智能控制器等組成。分為整體式與分體式 雙電源新產品兩種結構。整體式是控制器和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構用約2m長的電纜連接。

兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，杜絕了兩臺斷路器同時合閘的可能性。

1.智能化控制器采用單片機為控制核心，硬件簡潔，功能強大，擴展方便，可靠性高。

2.具有短路、過載保護功能，過壓、欠壓、缺相自動轉換功能與智能報警功能。

3.自動轉換參數可在外部自由設定。

4.具有操作電機智能保護功能。

5.本裝置帶有消防控制電路，當消防控制中心給一控制信號進入智能控制器，兩臺斷路器都進入分閘狀態。

6.留有計算機聯網接口，以備實現遙控、遙調、遙信、遙測等四遙功能。

ABB雙電源切換開關操作規程

1、當因故停電，且在較短時間內無法恢復供電時，啟用備用電源。

步驟：

①切除市電供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

②啟動備用電源(柴油發電機組)，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。

步驟：

①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。

3、檢查各儀表及指示燈指示是否正常，啟動變壓器內冷卻風扇。

雙電源自動切換開關(簡稱雙電源切換開關)是采用塑殼斷路器或負荷開關。

ABB雙電源自動轉換開關（ATS，160至1600 A）具有可靠功能和節省空間，在生產車間、碼頭、機場和數據中心等一系列廣泛應用中幫助客戶實現安全供電。

ABB為旗下的自動轉換開關提供了3種具有不同功能的控制器，分別是OMD200、OMD300和OMD800。


• 節省安裝空間和成本


• 優化空間利用
  尺寸緊湊，可安裝在更小的開關柜中

• 降低停機時間進而降低維護成本
  通過熔斷器防止電機過電流；任何情況下都支持帶負載手動操作。

• 易于使用
  OMD控制器具有界面友好型界面，菜單支持8種語言。
