Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

西門子SIRIUS ACT 按鈕和指示燈

SIRIUS ACT – 信令產品

SIRIUS ACT 是由按鈕和指示燈組成的一個模塊化系統，適用于前板安裝和后部安裝的電氣模塊。通過采用 PROFINET 的 SIRIUS ACT，

按鈕和指示燈可經由 PROFINET 直接連接到控制器和 HMI 設備，包括安全功能。

TIA Portal 簡化了工程和調試。

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

內容豐富的產品線

定制產品，例如：特殊桿鎖簧安排、標簽、配備好的按鈕盒

可直接連接到 AS-Interface、IO-Link 或 PROFINET，因此具有通信功能

各種各樣的應用

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

國內和國際認證

眾多行業認證

全球供貨，交貨時間短

標準

IEC 60947-1

IEC 60947-5-1

適用于急停裝置的 IEC 60947-5-5

選型工具

西門子通過布局清晰的菜單和拖放操作進行直觀導航，選型快速而方便

所選組件的圖形預覽

使用交互式印字工具對按鈕和標簽牌印字

一旦生成了組態，就可根據需要，使用客戶特定訂貨號和 CIN（組態標識號）來訂購該組態

產品一覽：產品數據表、證書、尺寸圖、清單價格、印字工具

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

防護等級 IP66、IP67、IP69 (IP69K)

西門子按鈕和指示燈因采用 LED，使用壽命達 100,000 小時

采用實體不銹鋼和高等級塑料，抗介質（化學品）腐蝕

機械壽命 10 x106 動作次數

僅通過一顆螺絲進行可靠的摩擦鎖定式固定

設計穩定性滿足具體用途的要求

安裝孔具有簡單幾何尺寸

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

西門子按鈕和指示燈安裝時，按鈕頭可自動夾持

取得中座設計具有防轉動機構

可堆疊的觸點模塊

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

簡單明了，可用單手快速安裝

卸下中座后，可以安裝各部件

無需專用工具，簡單的 2 號螺絲刀（十字刀頭 ISO 87641PZD1，平頭 ISO 2380-1 A/B 1x4.5）

西門子按鈕和指示燈SIRIUS ACT 是由按鈕和指示燈組成的一個模塊化系統，可用來靈活組態定制產品。

一個控制點包括：

控制面板前面的按鈕頭和指示燈頭

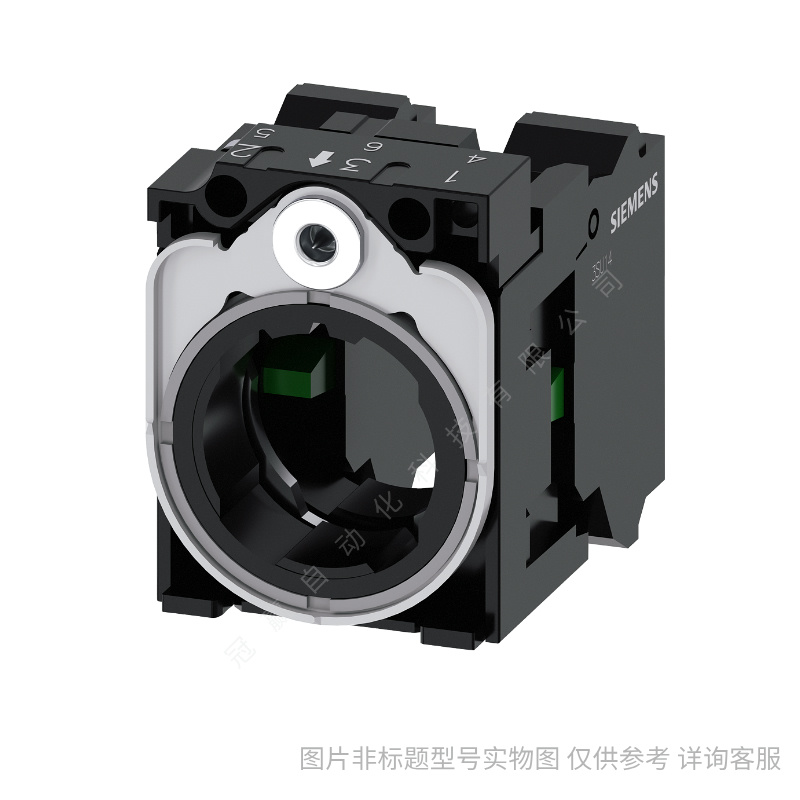

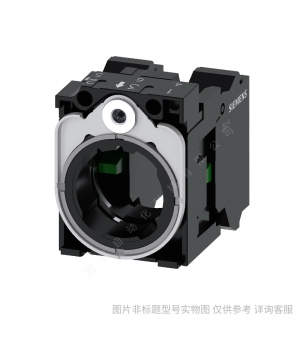

一個用于在控制面板后面安裝的中座

多 6 個觸點模塊和/或 1 個 LED 模塊（安裝在中座上），可以堆疊單極觸點

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

SIRIUS ACT 塑料按鈕和指示燈系統概覽。按鈕和指示燈具有四種設計形式。

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

采用 PROFINET 的 SIRIUS ACT

采用 PROFINET 的 SIRIUS ACT 經由 PROFINET 將按鈕和指示燈直接連接到控制器和 HMI 設備，包括安全功能。

本頁產品標題：Siemens/西門子3SU1雙位按鈕白黑 22MM瞬動型3SU1030-3AB61-0AK0

通過為控制面板設計的該解決方案，多 21 個 SIRIUS ACT 設備可經由 PROFINET 連接到控制器。通過 PROFIsafe，可以集成蘑菇頭急停按鈕（SIL 3/PL e）。

不能通過開放式數字量/模擬量接口 (DI, DQ, AI) 來另外連接 SIRIUS ACT 產品（如行程開關）。

該系統完全集成到 TIA Portal 中，除用于 PROFINET 的 IP 地址外，不需要任何其它地址。

使用扁平電纜，可快速而方便地安裝，無需使用專用工具，可大大節省接線開銷。
