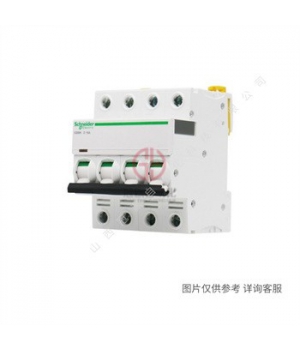

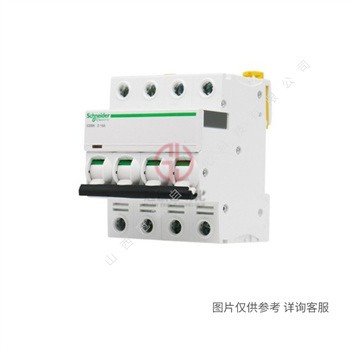

施耐德-Acti9小型漏電斷路器一體-iDPNa-Vigi+-C6A-A9D91606

一:基本介紹

施耐德|Acti9小型漏電斷路器一體|iDPNa|Vigi+|C6A|A9D91606產品適用于交流50/60Hz額定電壓230/400V，額定電流至63A線路的過載和短路保護之用，也可以在正常情況下作為線路的不頻繁操作轉換之用。施耐德斷路器按其使用范圍分為高壓斷路器和低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。 低壓斷路器又稱自動開關，俗稱"空氣開關"也是指低壓斷路器，它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器。它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流后一般不需要變更零部件，已獲得了廣泛的應用。

二:工作條件

（1）周圍空氣溫度上限值不超過+40℃, 下限值不低于-5℃，且24h的平均溫度值不超過+35℃。

（2）安裝地點的海拔不超過2000m。

（3）大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，例如在+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當的措施。

（4）污染等級：2級。

（5）安裝類別: Ⅱ類及Ⅲ類。

（6）安裝場所的外磁場任何方向不應超過地磁場的5倍。

（7）一般垂直安裝，任何方向允差2°。

（8）安裝處應無顯著沖擊和振動。

（9）施耐德|Acti9小型漏電斷路器一體|iDPNa|Vigi+|C6A|A9D91606

三:技術參數
（1）額定工作電壓（Ue）：AC 230V/400V（1P）、400V（2P，3P，4P）。

（2）額定絕緣電壓（Ui）：600V。

（3）額定沖擊耐受電壓(Uimp)： 4KV 。

（4）額定電流（In）：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A 。

（5）額定短路分斷能力（Icn）：6A-40A：6000A，50A-63A：4500A。

（6）運行短路分斷能力（Ics）：6A-40A：6000A，50A-63A：4500A。

（7）極數：a.單極（1P）；b.二極（2P）；c.三極（3P）；d.四極（4P）。

（8）瞬時脫扣類型：a.C型（5ln-10ln）；b.D型（10ln-16ln）。

（9）基準環境溫度：30℃。

（10）柵格距離（mm）：6A-40A：50mm，50A-63A：45 mm。

（11）外殼防護等級：IP20。

（12）壽命：a.電氣壽命：不低于4000次；b.機械壽命：不低于20000次。

（13）施耐德|Acti9小型漏電斷路器一體|iDPNa|Vigi+|C6A|A9D91606

四:結構特點

（1）額定短路分斷能力高，部分額定電流等級可達到6KA以上。

（2）雙重接線功能，可方便地連接標準匯流排和軟導線。

（3）帶指觸防護組合型接線端子，安全性更高。

（4）帶儲能式機構操作，觸點快速閉合，克服了因人力操作手柄速度快慢帶來的不利影響，提高了產品的使用壽命。

（5）多種附件可供選擇，且模塊化、彈性組合，用戶安裝非常方便。

（6）殼體和部分功能件均采用國外進口的高阻燃、耐高溫、耐沖擊塑料制成。

（7）限流系數高，性能價格比優越。

（8）施耐德|Acti9小型漏電斷路器一體|iDPNa|Vigi+|C6A|A9D91606
